蓝牙耳机的Profile测试简介

2011-12-29 16:23:20  来源:摩尔实验室  浏览次数:1008  文字大小:【】【】【
关键字:Profile 蓝牙耳机

    2011年蓝牙联盟SIG推出bluetooth 4.0版本,为开发者提供了一个低功率,高速率的无线方案。摩尔实验室(MORLAB)作为蓝牙组织指定的BQB认证实验室(BQTF)陆续接到了众多产品的标志认证申请,其种类覆盖了家庭娱乐、卫生保健、体育健身、车载电子、手机等诸多领域。蓝牙BQB认证的测试种类包括有Profile 测试,RF测试及Protocol测试。其中Profile一致性测试是验证终端产品是否符合蓝牙规范,以确保产品拥有良好的互通性和功能性,该测试将直接关系到用户体验,可见其的重要性。

    Profile的测试项,按一般功能划分,包括(一)A2DP高级音频分发配置文件(二)AVRCP远程控制配置文件(三)HFP(免提配置文件(四)HSP耳机配置文件(五)BIP基本成像配置文件 (六)BPP基本打印配置文件 (七)OPP对象推送配置文件(八)FTP文件传输配置文件(九)HID人机接口设备配置文件,以下为蓝牙Profile测试的流程图。


                   图一:Profile测试流程图

    下面,摩尔实验室的工程师以一款蓝牙耳机为例,跟广大读者分享Profile测试的经验。

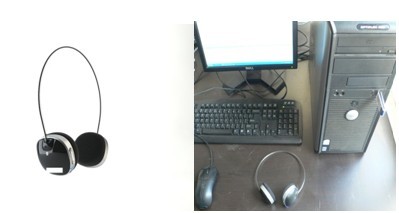

                    图二:蓝牙耳机的Profile测试

    在Profile测试开始前,首先我们将要求客户依据产品功能填写PICS,并执行TPG程序生成Test Plan。以蓝牙耳机为例,假设该款蓝牙耳机支持A2DP ,AVRCP,HFP15,HSP,IOPT共5项蓝牙应用。客户可以在依据产品的功能分别填写相应的PICS配置表格,然后摩尔的工程师会依据这些PICS表格在SIG的网站上执行TPG程序,生成该产品的Test Plan。


                      图三:A2DP PICS 部分截图


                      图四:AVRCP PICS部分截图


                      图五:HFP15 PICS部分截图

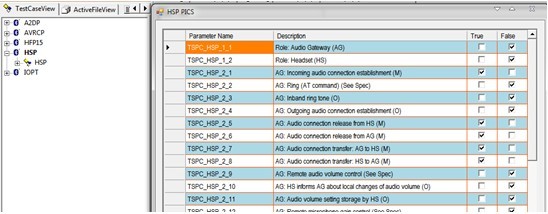

                      图六:HSP PICS 部分截图


                      图七:IOPT PICS 部分截图

    在依据PIC文件完成系统配置好,我们接下来就进入了正式Profile测试环节。直至PTS Dongle与被测物耳机互操作测试通过为止。在此我们依据标准,从A2DP AVRCP HFP15 HSP 这4项中列举典型测试,供大家参考。

(一)A2DP高级音频分发配置文件TP/SET/BV-01-I

    测试目的:验证 SRC 成功发起音频数据流


    测试流程:用户发起功能性的操作,如按键,来设置音频数据。

    测试结论:PASS 即表示蓝牙连接建立,可以开始音频数据播放。Fail即表示蓝牙连接未建立,不能进行音频数据播放。

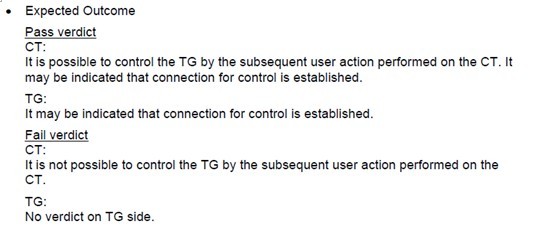

(二)AVRCP远程控制配置文件  TC/CT/CEC/BV/01/I

    测试目的:验证从CT端发起连接

    测试流程:用户发起功能性的操作,如按键,从CT端与TG端建立连接。

    测试结论:PASS 即表示用户可以在CT端通过操作控制TG端。Fail即表示用户不可以在CT端通过操作控制TG端。

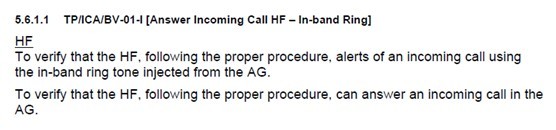

(三)HFP免提配置文件  TP/ICA/BV-01-I

    测试目的:验证免提功能,遵循一般的程序,AG发出带内的电话振铃,耳机可以响应。

    测试流程:振铃响起后,用户通过相应的操作在耳机端应答来电。

    测试结论:PASS 即表示耳机可以接收从AG端发出的来电振铃,并应答来电。


(四)HSP耳机配置文件  TC/HS/ACR/BV/01/I

    测试目的:验证从耳机端释放一个连接。

    测试流程:由用户在耳机端操作,如按键 发起释放连接的命令。

    测试结论:PASS 即表示用户可以通过耳机操作释放连接。

    最后是IOPT互通性的测试,目前蓝牙产品的互通性相当的稳定,依据摩尔实验室所测试的众多案例,该项测试还是很容易通过的。

    由于不同的蓝牙产品依据的功能及PICS配置不同,造成了测试项上有不少差异。摩尔实验室的蓝牙技术专家(BQE)对各种产品的蓝牙测试有着丰富的经验,相信他们定能为您的产品提供周到的专业服务。

    如需更多资料,请发信到以下地址:info_sh@morlab.cn 或致电:021-51089899。
