模拟对讲机CE认证中的射频测试项解读

2012-05-23 16:10:08  来源:摩尔实验室  浏览次数:399  文字大小:【】【】【
关键字:模拟对讲机 CE

    目前市面上常见的模拟对讲机一般都是采用FM调制方式,工作频率在100多兆赫兹和400多兆赫兹,最大功率大致为5W。摩尔实验室的相关人员根据实际测试案例就模拟对讲机类产品在CE认证中的常见射频测试方法进行简要的说明。

    模拟对讲机在CE中的射频(RF)标准为:EN 300086-2。

    1.发射机部分

      1.1 Frequency Error 频率误差

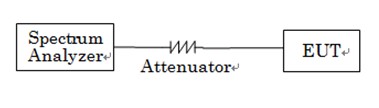

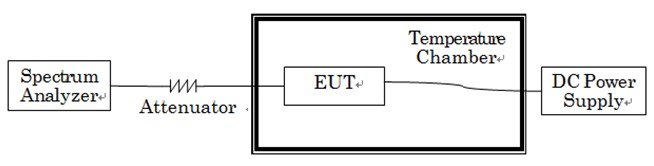

        1.1.1 测试布置图:

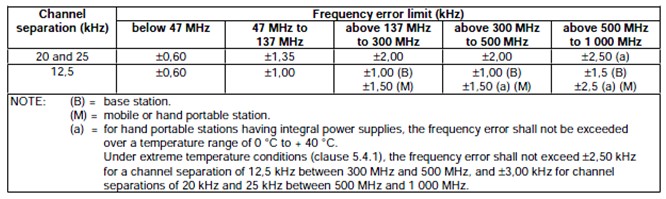

        1.1.2 测试限值:

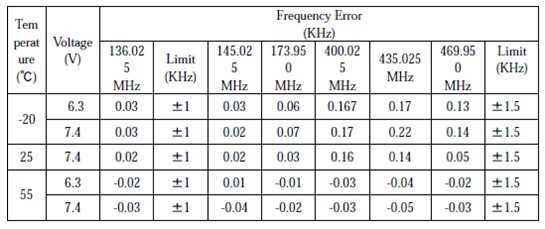

        1.1.3 测试案例展示:

      1.2 Transmitter Power (Conducted) 传导功率

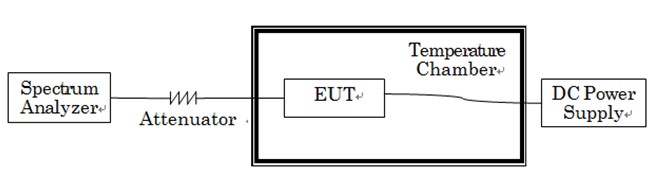

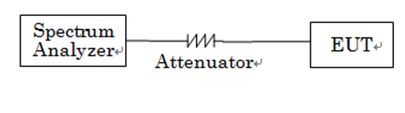

        1.2.1 测试布置图:

        1.2.2 测试限值:

        常温常压下为额定功率的±1.5dB,极限条件为额定功率的-3dB到+2dB之间。

        1.2.3 测试案例展示:

      1.3 Adjacent and alternate channel power 临信道及间隔信道功率

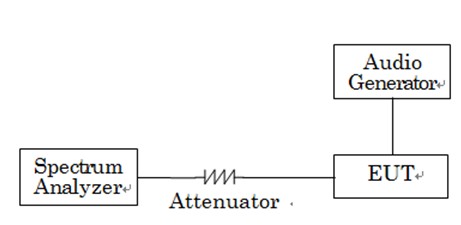

        1.3.1 测试布置图:



        1.3.2 测试限值:

        临信道差值大于60dB,绝对值小于-37dBm;
        相隔道差值大于70dB,绝对值小于-37dBm;

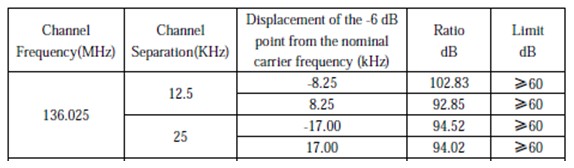

        1.3.3 测试案例展示:

      1.4 Unwanted emissions in the spurious domain 发射杂散

        1.4.1 传导杂散

          1.4.1.1 测试布置图:



          1.4.1.2 测试限值:

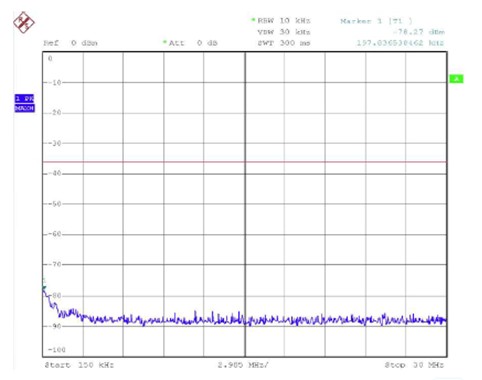

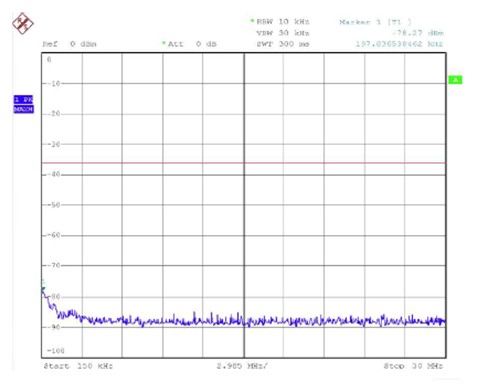

          1.4.1.3 测试案例展示:



        1.4.2 辐射杂散

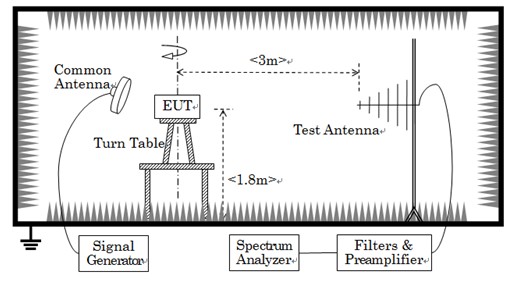

          1.4.2.1 测试布置图:

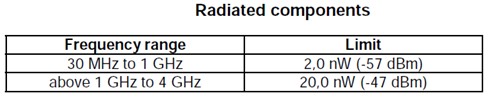

          1.4.2.2 测试限值:

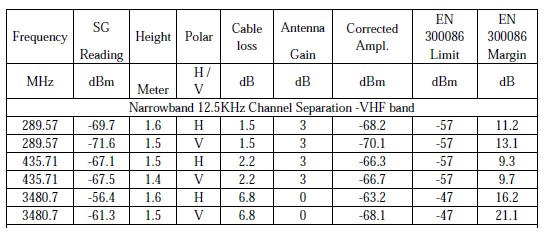

          1.4.2.3 测试案例展示:



    2.接收机部分

      2.1 Maximum usable sensitivity (conducted) 最大可用接收灵敏度

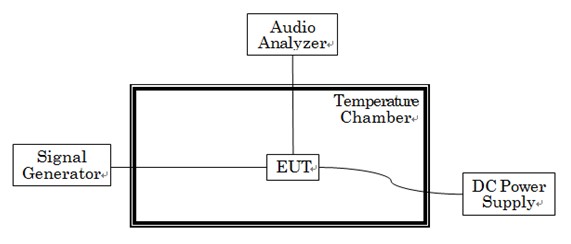

        2.1.1 测试布置图:


        2.1.2 测试限值:

        常温常压下灵敏度需小于等于EMF 6dBμV ;

        极限条件下灵敏度需小于等于EMF 12dBμV ;

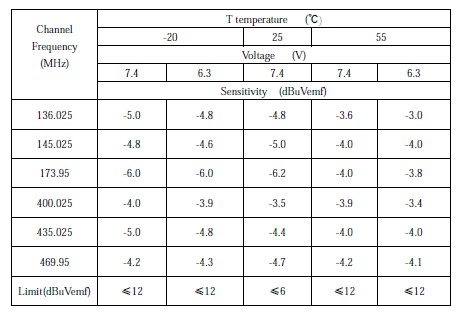

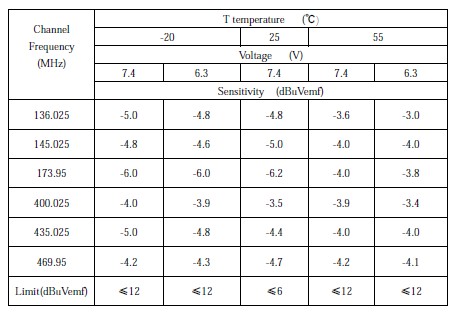

        2.1.3 测试案例展示:



      2.2 Co-channel rejection 同信道抑制

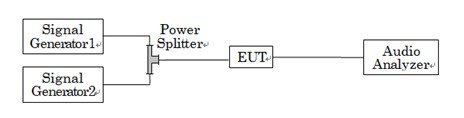

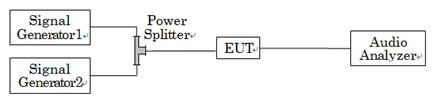

        2.2.1 测试布置图:

        2.2.2 测试限值:

        12.5KHz信道宽度的限值为-12dB ~ 0dB;

        25KHz信道宽度的限值为-8dB ~ 0dB;

        2.2.3 测试案例展示:

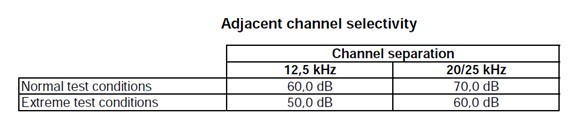

      2.3 Adjacent channel selectivity 临信道选择性

        2.3.1 测试布置图:

        2.3.2 测试限值:

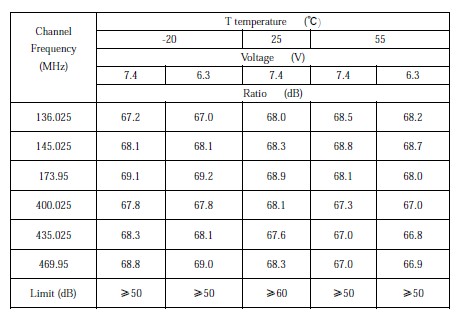

        2.3.3 测试案例展示:

      2.4 Spurious response rejection 杂散响应抑制

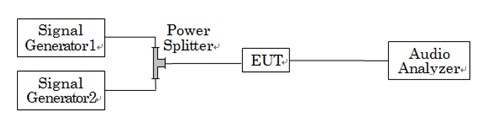

        2.4.1 测试布置图:



        2.4.2 测试限值:

        杂散相应抑制比值不能小于70dB。

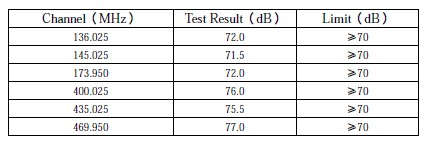

        2.4.3 测试案例展示:

      2.5 Intermodulation response rejection 互调响应抑制

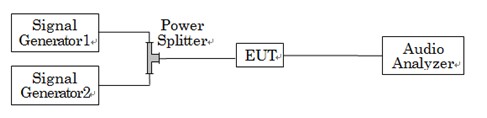

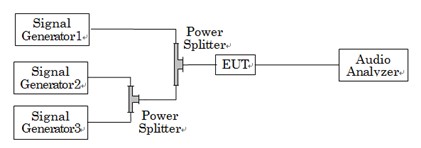

        2.5.1 测试布置图:



        2.5.2 测试限值:

        互调响应抑制比值不能小于65dB。

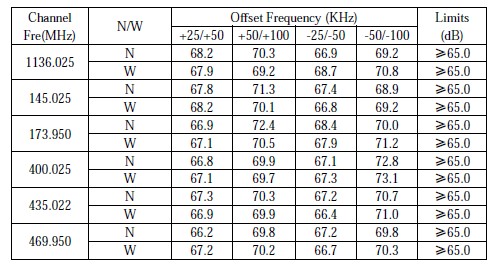

        2.5.3 测试案例展示:

      2.6 Blocking or desensitization 阻塞

        2.6.1 测试布置图:



        2.6.2 测试限值:

        阻塞不能小于84dB。

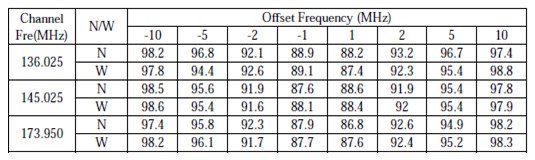

        2.6.3 测试案例展示:

      2.7 Spurious radiations 接收机杂散

        2.7.1 测试布置图:

        2.7.2 测试限值:



        2.7.3 测试案例展示:

    以上就是模拟对讲机CE认证中涉及射频测试项目的主要内容。需要特别注意的是对讲机的发射功率较大,必要的衰减器在测试中是必须使用的。
